Trả lời nhanh: Giáo trình lắp đặt camera này chia quy trình thành 7 phần: kiến thức nền, khảo sát và thiết kế, chọn thiết bị và vật tư, thi công, cài đặt cấu hình, tối ưu hình ảnh và nghiệm thu, bảo trì xử lý sự cố. Tài liệu phù hợp cho chủ nhà tự lắp, kỹ thuật viên mới và chủ doanh nghiệp giám sát nhà thầu.
Khi lên danh sách vật tư, kỹ thuật viên có thể đối chiếu bảng giá camera đại lý tại Viễn Thông Giá Rẻ.
Một giáo trình lắp đặt camera có ích phải trả lời được câu hỏi: làm sao để hệ thống lắp xong chạy ổn nhiều năm, không chỉ lên hình ngày bàn giao. Tài liệu dưới đây chia quy trình thành 7 phần, đi từ kiến thức nền, khảo sát, chọn thiết bị, thi công, cấu hình, nghiệm thu đến bảo trì. Bạn có thể dùng như lộ trình tự học, tài liệu đào tạo kỹ thuật viên mới, hoặc bảng kiểm để giám sát đội thi công.
Giáo trình này dành cho ai?
| Người học | Mục tiêu | Nên tập trung vào phần |
|---|---|---|
| Chủ nhà, chủ cửa hàng tự lắp | Lắp được hệ thống nhỏ, xem trên điện thoại | Phần 1, 2, 5 |
| Kỹ thuật viên mới | Nắm quy trình chuẩn, thi công gọn, ít lỗi | Toàn bộ, đặc biệt phần 4, 6 |
| Chủ doanh nghiệp | Hiểu để giám sát nhà thầu, đọc báo giá | Phần 2, 3, 6 |
Sau khi học xong, bạn cần làm được bốn việc: chọn đúng loại hệ thống cho nhu cầu, thi công an toàn và gọn, cấu hình xem từ xa có bảo mật, và lập lịch bảo trì.
Phần 1: Kiến thức nền về hệ thống camera
Ba loại hệ thống phổ biến
| Loại | Cách truyền | Điểm mạnh | Điểm cần lưu ý |
|---|---|---|---|
| Analog HD (TVI, CVI, AHD) + DVR | Cáp đồng trục RG59 kèm dây nguồn | Chi phí thấp, ổn định, dễ sửa | Hạn chế tính năng thông minh, mở rộng vừa phải |
| Camera IP + NVR | Cáp mạng, cấp nguồn PoE | Hình rõ, tính năng AI, mở rộng lớn | Cần hiểu về mạng, địa chỉ IP |
| Camera WiFi | Sóng WiFi, ghi thẻ nhớ hoặc đám mây | Lắp nhanh, hợp căn hộ | Phụ thuộc sóng, khó dùng cho nhiều camera |
Thuật ngữ phải nắm
- Độ phân giải (2MP, 4MP, 8MP): càng cao càng nhiều chi tiết, đồng thời càng tốn băng thông và ổ cứng.
- Tiêu cự ống kính: loại cố định (2.8 mm, 3.6 mm, 4 mm) hoặc thay đổi được (2.8–12 mm). Số nhỏ góc rộng, số lớn nhìn xa.
- Hồng ngoại (IR) và WDR: IR giúp nhìn đêm; WDR cân bằng vùng sáng tối khi ngược sáng.
- Bitrate: lượng dữ liệu camera gửi mỗi giây, quyết định chất lượng hình và dung lượng lưu.
- PoE (chuẩn IEEE 802.3af/at/bt): cấp nguồn qua dây mạng, giảm vật tư và công đi dây.
- H.265: chuẩn nén tiết kiệm dung lượng hơn H.264.
Phần 2: Khảo sát và thiết kế trước khi đụng vào dây
Phần lớn hệ thống “lắp xong vẫn không nhìn thấy gì” là do bỏ qua bước này. Một camera hình đủ nét nhưng đặt sai hướng vẫn bỏ sót vùng quan trọng.
Khi đi khảo sát, ghi lại
- Điểm cần nhìn rõ: cửa ra vào, cổng, quầy thu ngân, kho, lối thoát hiểm.
- Chiều cao lắp: khoảng 2,8–3,5 m là mức hợp lý cho đa số vị trí, vừa đủ bao quát vừa khó bị với tới phá.
- Ánh sáng: có ngược sáng, đèn đường chiếu thẳng hay khu vực tối hoàn toàn về đêm không.
- Nguồn điện và đường dây: ổ điện gần nhất, đường đi dây khả thi, khoảng cách về tủ thiết bị.
- Quyền riêng tư: không hướng camera vào khu vực nhạy cảm hoặc nhà hàng xóm.
Lưu ý khi dùng camera WiFi
Sóng WiFi suy giảm nhanh qua tường bê tông. Làm thực tế, nên đo sóng tại đúng vị trí đặt camera. Nếu sóng yếu, dùng bộ phát mesh hoặc chuyển sang camera IP đi dây PoE.
Thiết kế sơ bộ
Sơ đồ chuẩn cho hệ thống IP: camera → switch PoE → đầu ghi NVR → router → internet. Hệ thống lớn nên tách mạng camera riêng (VLAN). Trước khi chốt thiết bị, tính đủ: số cổng PoE, tổng công suất PoE, băng thông internet chiều lên (để xem từ xa), dung lượng ổ cứng theo số ngày lưu.
Phần 3: Chọn thiết bị và vật tư
Thiết bị chính
- Camera: chọn theo vị trí (trong nhà/ngoài trời), kiểu dáng (bán cầu/thân trụ), có cần WDR, hồng ngoại xa, micro hay không.
- Đầu ghi: chọn số kênh dư khoảng 30% so với số camera hiện tại để mở rộng sau.
- Ổ cứng: dùng loại chuyên cho giám sát, chịu ghi liên tục 24/7.
- Switch PoE: kiểm tra tổng công suất PoE (PoE budget) và chuẩn af/at/bt phù hợp camera.
Vật tư thi công
- Cáp mạng Cat5e/Cat6 lõi đồng, hạt RJ45; hoặc cáp đồng trục RG59, đầu BNC cho hệ analog.
- Nguồn DC 12 V/24 V, adapter, aptomat, cầu chì.
- Ống luồn dây, ghen chống cháy, dây rút, hộp kỹ thuật, băng keo chống nước.
- Nhãn đánh dấu dây, thiết bị chống sét mạng cho tuyến ngoài trời.

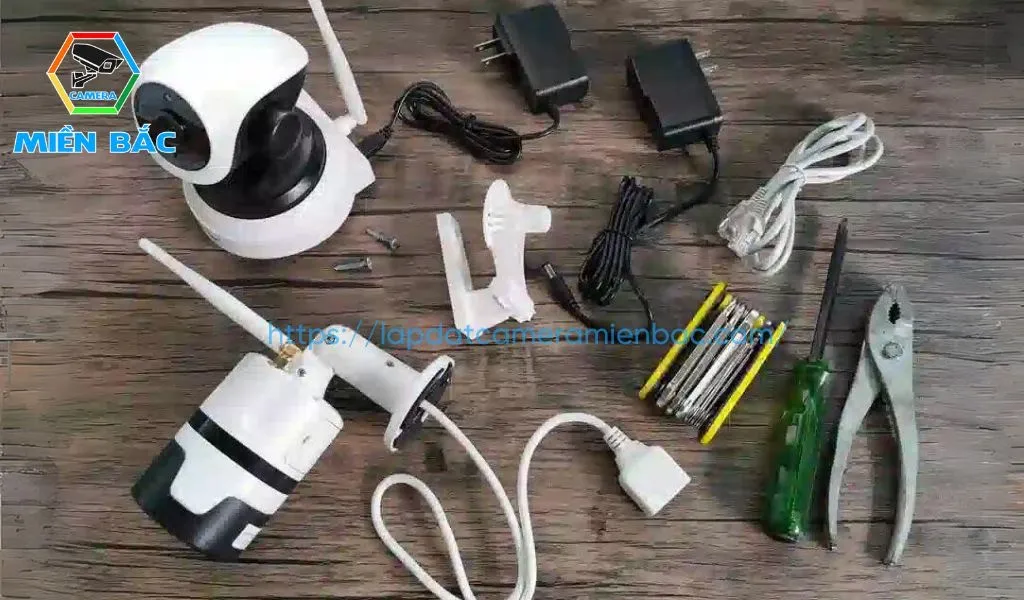

Đồ nghề cần có
Kìm bấm mạng, máy test cáp, khoan bê tông, thang chữ A đủ chiều cao, tua vít, kìm cắt, laptop cài sẵn phần mềm cấu hình của hãng.
Phần 4: Thi công đúng chuẩn
An toàn là bước đầu tiên
- Ngắt điện khu vực thi công, dùng thang chắc chắn, có người giữ khi làm trên cao.
- Đi dây tín hiệu trong ống, tách khỏi đường điện động lực để tránh nhiễu và chập cháy.

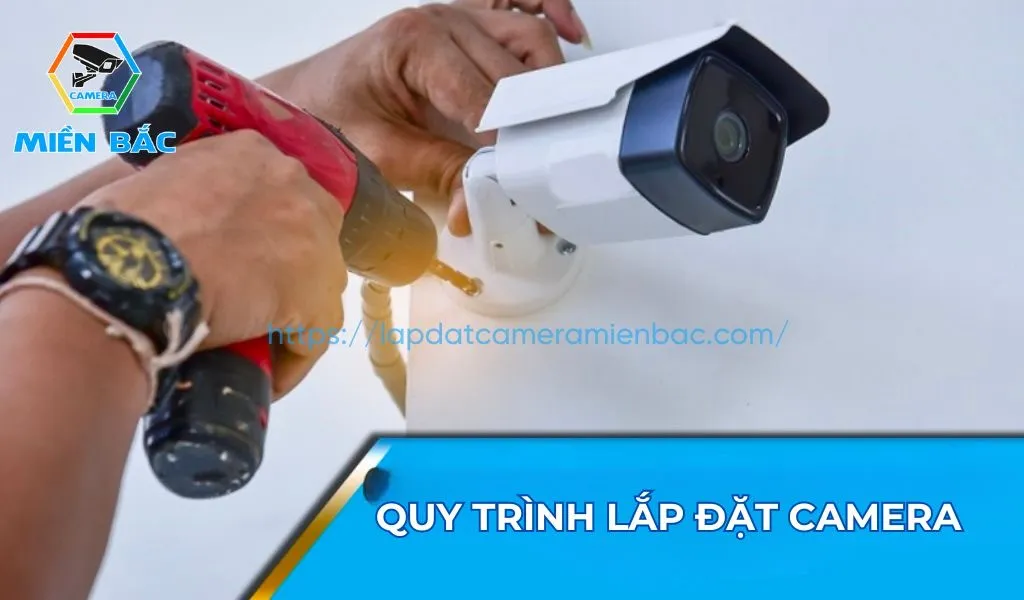

Trình tự thi công
- Định vị, khoan và bắt chân đế camera chắc chắn.
- Kéo dây theo tuyến đã thiết kế, hạn chế mối nối; mối nối ngoài trời phải chống ẩm.
- Bấm đầu mạng theo chuẩn T568B, test từng tuyến bằng máy test trước khi gắn camera.
- Dán nhãn hai đầu mỗi tuyến dây, ghi sơ đồ để bảo trì về sau.
- Cấp nguồn, kiểm tra hình từng camera trên laptop hoặc điện thoại trước khi siết cố định góc.
Mẹo nghề: kiểm tra hình ngay tại chỗ trước khi siết ốc cố định giúp tránh phải leo thang chỉnh lại nhiều lần.
Phần 5: Cài đặt và cấu hình
Mạng
- Đặt IP tĩnh cho camera và đầu ghi, dành riêng một dải IP cho hệ thống camera.
- Kích hoạt đầu ghi, tạo tài khoản quản trị, đổi ngay mật khẩu mặc định thành mật khẩu mạnh.
- Dùng chuẩn ONVIF khi cần thêm camera khác hãng.
Xem từ xa
- Ưu tiên dịch vụ P2P chính hãng (ví dụ Hik-Connect của Hikvision, DMSS của Dahua).
- Chỉ dùng mở port (port forwarding) kèm DDNS khi thật sự cần, và cấu hình cẩn thận.
- Cài ứng dụng cho khách, thêm thiết bị, bật mã hóa luồng video nếu có.
Bảo mật
- Mật khẩu mạnh, bật xác thực hai lớp nếu nền tảng hỗ trợ.
- Phân quyền: chủ nhà toàn quyền, nhân viên chỉ xem.
- Cập nhật firmware từ trang chính hãng; tắt các dịch vụ không dùng như UPnP, Telnet.
Tài liệu cấu hình, firmware chính thức tra tại trang của hãng: hikvision.com, dahuasecurity.com.
Phần 6: Tối ưu hình ảnh và nghiệm thu
Tinh chỉnh
- Chỉnh góc, lấy nét, bật WDR ở vị trí ngược sáng.
- Chọn bitrate phù hợp (CBR hoặc VBR), ưu tiên nén H.265.
- Thiết lập phát hiện chuyển động, vùng quan tâm (ROI), lịch ghi.
Bảng nghiệm thu
| Hạng mục | Cách kiểm tra |
|---|---|
| Hình từng kênh | Xem ban ngày và ban đêm, đúng vùng cần nhìn |
| Âm thanh (nếu có) | Nghe thử trên ứng dụng |
| Thông báo | Đi qua vùng phát hiện, kiểm tra điện thoại nhận thông báo |
| Ghi hình | Xem lại đoạn vừa ghi, kiểm tra lịch ghi |
| Mất điện, mất mạng | Ngắt thử, kiểm tra hệ thống tự khởi động và ghi lại |
| Bàn giao | Sơ đồ dây, tài khoản, hướng dẫn sử dụng |
Phần 7: Bảo trì và xử lý sự cố
- Mỗi 3–6 tháng: lau ống kính, kiểm tra chân đế, kiểm tra lại tuyến dây ngoài trời.
- Theo dõi nhiệt độ tủ thiết bị, tiếng kêu bất thường của ổ cứng, cập nhật phần mềm.
| Sự cố | Nguyên nhân thường gặp | Hướng xử lý |
|---|---|---|
| Hình nhiễu sọc | Dây tín hiệu đi chung đường điện | Tách tuyến cáp, dùng cáp chất lượng |
| Camera WiFi rớt mạng | Sóng yếu, nhiễu | Thêm điểm phát, chuyển sang dây |
| Camera chập chờn lúc có lúc không | Trùng địa chỉ IP | Quy hoạch lại dải IP |
| Mất dữ liệu ghi | Ổ cứng lỗi, không chuyên dụng | Thay ổ cứng giám sát |
Bài tập thiết kế mẫu: nhà phố 3 tầng
Đây là ví dụ để luyện cách tư duy, không phải công trình cụ thể. Giả sử chủ nhà cần giám sát cổng, sân, phòng khách, cầu thang, bếp và sân thượng:
- Cổng và sân: 2 camera ngoài trời 4MP có WDR vì hướng ra đường dễ ngược sáng.
- Phòng khách, cầu thang, bếp: 3 camera trong nhà ống 2.8 mm để bao quát.
- Sân thượng: 1 camera chịu thời tiết, đầu nối đặt trong hộp chống nước.
- Thiết bị trung tâm: switch PoE 8 cổng tính đủ công suất cho 6 camera, đầu ghi 8 kênh (dư 2 kênh mở rộng), ổ cứng tính cho khoảng 10–15 ngày lưu với H.265.
- Dây đi trong ghen chống cháy; bổ sung WiFi mesh nếu chủ nhà muốn xem mượt trên điện thoại ở mọi tầng.
Bạn thử thay đổi đề bài (thêm cửa hàng tầng trệt, yêu cầu lưu 30 ngày) và tính lại thiết bị để luyện tập.
Chọn thêm tài liệu học thế nào?
- Ưu tiên tài liệu có hình ảnh, video minh họa từng bước.
- Chọn tài liệu cập nhật PoE, ONVIF, H.265 và bảo mật, tránh tài liệu chỉ nói về analog đời cũ.
- Tìm đúng chủ đề hẹp, ví dụ “cấu hình NVR Hikvision” hay “lắp camera IP PoE”, hiệu quả hơn tìm chung chung.
Bảng kiểm nhanh cho mỗi công trình
- Trước khi đi: đủ thiết bị, vật tư, dụng cụ, tài khoản cài đặt.
- Khảo sát: vị trí, chiều cao, ánh sáng, nguồn điện, tuyến dây.
- Thi công: khoan bắt, đi dây gọn, bấm và test, dán nhãn.
- Cấu hình: IP tĩnh, thêm camera, lịch ghi, ứng dụng xem từ xa.
- Nghiệm thu: thử mất điện, mất mạng; bàn giao hướng dẫn và lịch bảo trì.
Câu hỏi thường gặp
Nên lắp camera WiFi hay camera IP PoE?
Camera WiFi hợp căn hộ nhỏ, ít camera, ít tường chắn. Camera IP PoE ổn định hơn, dễ mở rộng và quản lý, hợp với nhà phố nhiều tầng, cửa hàng, văn phòng.
Lưu hình bao lâu là đủ?
Gia đình thường cần 7–15 ngày; cửa hàng, nhà xưởng nên 15–30 ngày. Dung lượng cụ thể tính theo số camera, độ phân giải, bitrate và chuẩn nén.
Có bắt buộc dùng ổ cứng chuyên dụng không?
Nên dùng. Ổ cứng giám sát được thiết kế cho ghi liên tục, bền và ổn định hơn ổ cứng máy tính thường.
Xem camera từ xa có an toàn không?
An toàn hơn khi dùng P2P chính hãng, mật khẩu mạnh, cập nhật firmware và hạn chế mở port. Nếu buộc phải mở port, chỉ mở đúng cổng cần và bật tường lửa trên router.
Cần người đồng hành khi triển khai?
