Hướng Dẫn Bấm Dây Mạng Từ A–Z: Thứ Tự Màu Và Cách Kiểm Tra

Hướng dẫn bấm dây mạng đúng cách giúp đường truyền ổn định, hạn chế lỗi mất kết nối và thuận tiện hơn khi kiểm tra, bảo trì hệ thống. Tuy nhiên, chỉ cần sắp sai một lõi, tuốt dây quá sâu hoặc bấm đầu RJ45 không đúng kỹ thuật là dây có thể không nhận mạng hoặc hoạt động chập chờn.

Trong bài viết này, Trường Thịnh sẽ hướng dẫn chi tiết cách chuẩn bị dụng cụ, phân biệt chuẩn T568A và T568B, thực hiện từng bước bấm dây RJ45 và kiểm tra sau khi hoàn thành. Qua đó, bạn có thể tự bấm những đoạn dây mạng cần thiết hoặc có cơ sở kiểm tra chất lượng dây trước khi đưa vào sử dụng.

Hướng dẫn bấm dây mạng: cần chuẩn bị gì trước khi làm?

Trước khi bấm, hãy xác định đầu kia của sợi dây sẽ kết nối với thiết bị nào và chiều dài cần dùng. Với một đoạn nối máy tính, TV hoặc thiết bị mạng đến router hay switch, dây nên được đo theo tuyến đi thực tế thay vì chỉ ước lượng theo khoảng cách thẳng. Chừa một phần dự phòng vừa đủ để xử lý lại đầu dây nếu thao tác đầu tiên không đạt, nhưng không nên để dây dư quá nhiều gây rối hoặc tạo lực kéo lên cổng mạng.

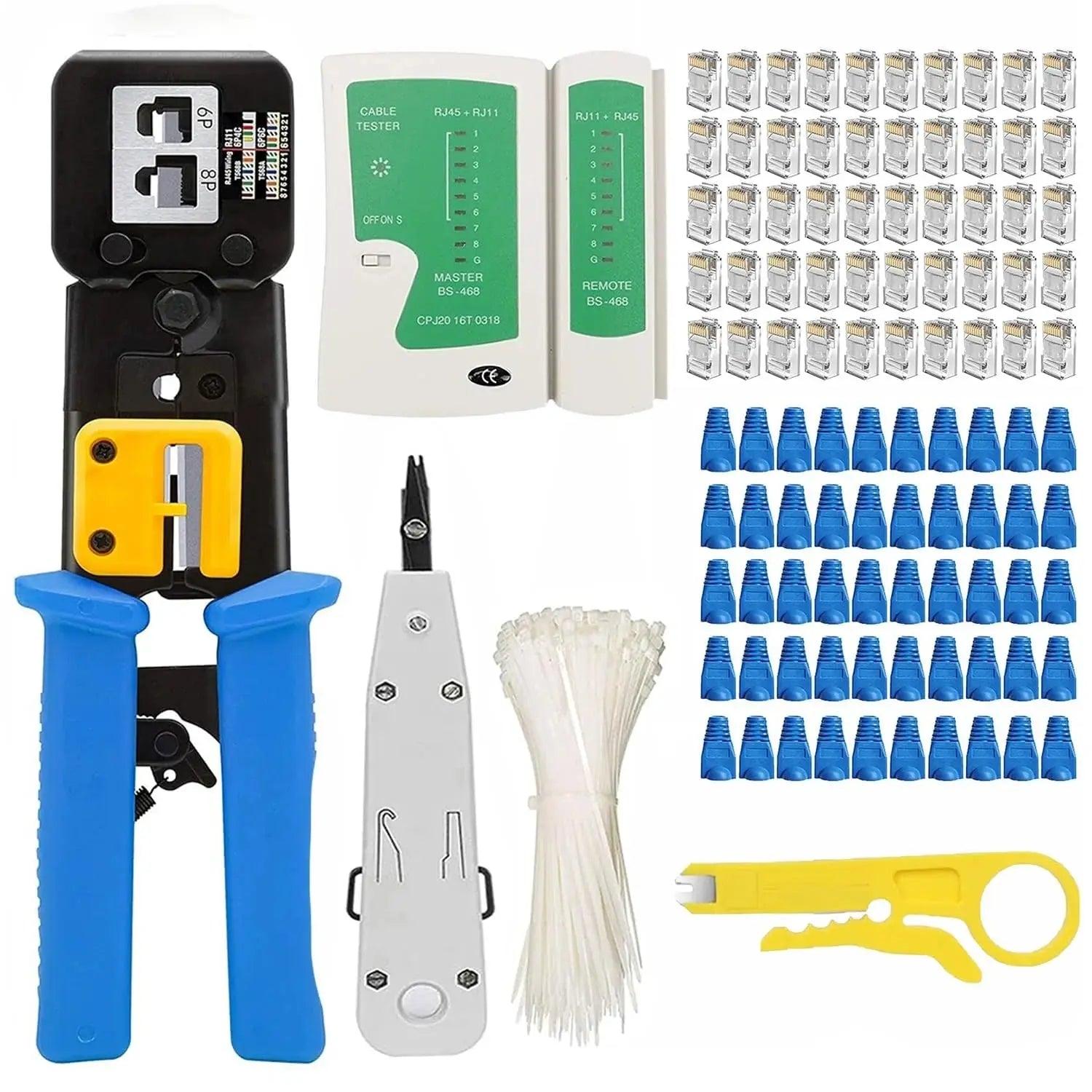

Bộ dụng cụ cơ bản gồm cáp mạng, đầu RJ45 tương thích, kìm bấm mạng và một bộ test cáp nếu có. Đầu RJ45 không nên chọn chỉ dựa vào hình thức; cần xem loại đầu có phù hợp với cấu tạo và đường kính dây đang sử dụng hay không. Cáp lõi đồng, loại đầu mạng và dụng cụ bấm đồng bộ sẽ giúp chân tiếp xúc ép đúng hơn. Nếu dùng cáp có cấu tạo đặc biệt, hãy kiểm tra khả năng tương thích của đầu trước khi mua số lượng lớn.

Trước khi bắt đầu, có thể dùng checklist ngắn: dây đã đủ chiều dài chưa, hai đầu cáp có sạch và không bị dập không, đầu RJ45 có nứt hoặc biến dạng không, kìm có ép đủ hành trình không và khu vực thao tác có đủ ánh sáng không. Đây cũng là lúc nên quyết định một chuẩn màu để áp dụng thống nhất. Nếu đang sửa hoặc bổ sung cho hệ thống hiện hữu, hãy quan sát các sợi đang sử dụng để tránh tạo ra cách đánh dấu và đấu nối thiếu nhất quán.

Một lỗi dễ bỏ qua là cố bấm ngay khi phần vỏ cáp đã bị méo hoặc lõi bên trong bị tổn thương. Nếu thấy dây bị gập mạnh, lõi có dấu hiệu đứt hoặc lớp cách điện bị xước sâu, nên cắt bỏ đoạn lỗi trước khi thao tác. Chi phí một đoạn cáp ngắn thường thấp hơn thời gian dò tìm lỗi sau khi đã hoàn thành. Với hệ thống có nhiều đường dây, cách làm này còn giúp việc bảo trì về sau rõ ràng hơn.

Thứ tự màu dây mạng T568A và T568B khác nhau thế nào?

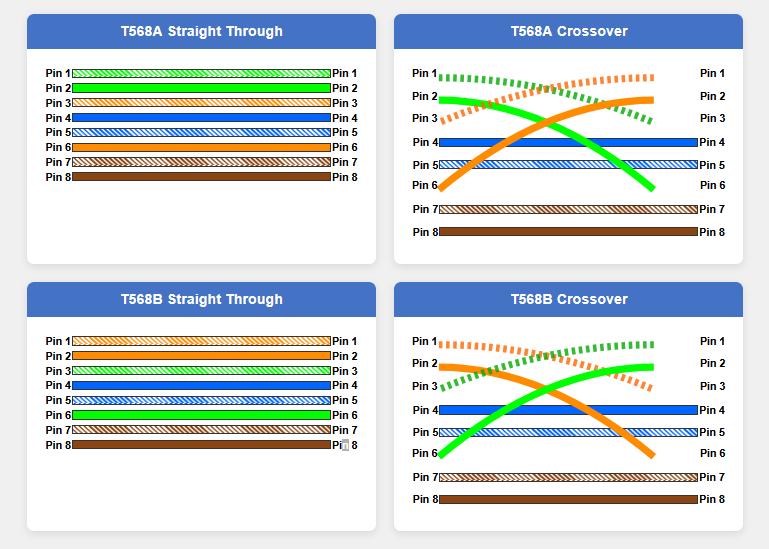

Hai chuẩn thường gặp khi đấu đầu RJ45 là T568A và T568B. Cả hai đều quy định vị trí của tám lõi trên tám chân đầu mạng, nhưng cách sắp xếp các cặp màu không giống nhau. Khi tự bấm, điều quan trọng nhất không phải ghi nhớ theo cảm tính mà là xác định một chuẩn, đặt đầu RJ45 đúng chiều quan sát và kiểm tra từng chân từ 1 đến 8 trước khi ép kìm.

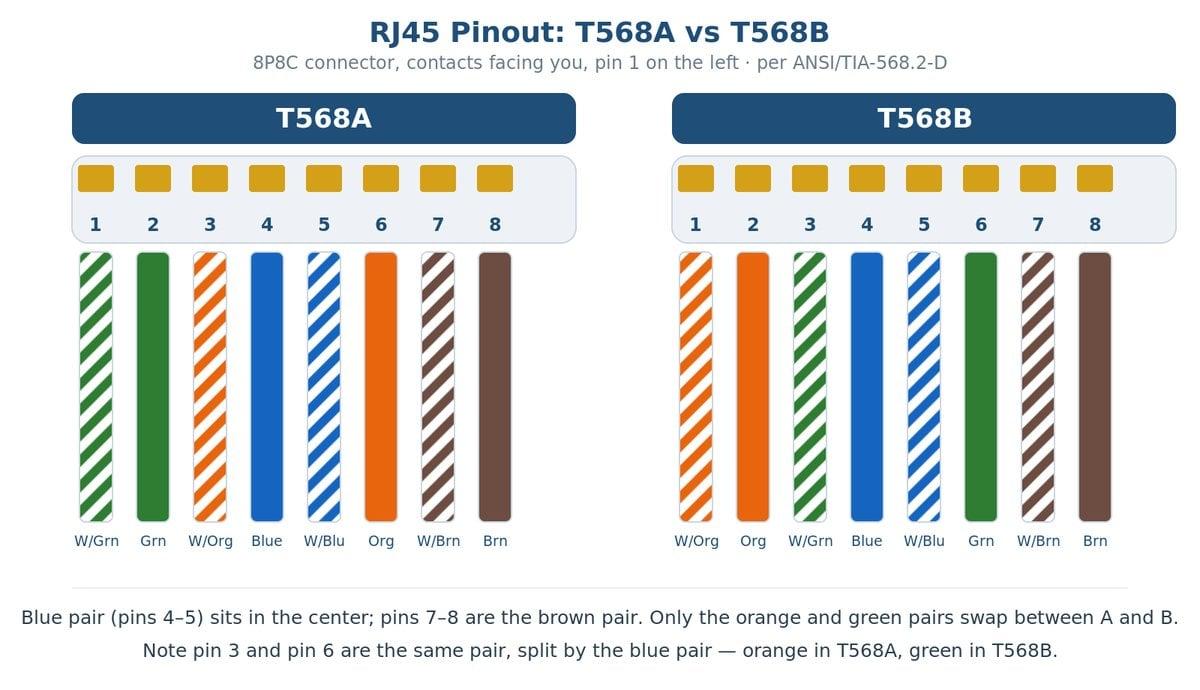

Với chuẩn T568A, thứ tự từ chân 1 đến chân 8 là: trắng xanh lá, xanh lá, trắng cam, xanh dương, trắng xanh dương, cam, trắng nâu, nâu. Đây là chuỗi cần được giữ nguyên khi bạn chọn T568A cho một đầu dây. Sau khi xếp màu, nên đặt tám lõi song song và kiểm tra lại từ trái sang phải theo hướng của đầu RJ45 trước khi cắt bằng, bởi chỉ cần hai lõi đổi vị trí là kết quả đấu dây đã khác.

Với chuẩn T568B, thứ tự từ chân 1 đến chân 8 là: trắng cam, cam, trắng xanh lá, xanh dương, trắng xanh dương, xanh lá, trắng nâu, nâu. So với T568A, hai cặp màu cam và xanh lá đổi vị trí cho nhau. Khi làm nhiều sợi trong cùng một hệ thống, việc ghi rõ chuẩn đang dùng trên vật tư hoặc tài liệu thi công sẽ hữu ích hơn việc dựa vào trí nhớ, đặc biệt khi cần thay đầu mạng sau này.

Nếu mục tiêu là làm dây thẳng cho kết nối thông dụng giữa máy tính và router hoặc switch, hãy dùng cùng một chuẩn ở cả hai đầu. Chẳng hạn, chọn T568B ở đầu thứ nhất thì đầu thứ hai cũng xếp T568B theo đúng tám vị trí tương ứng. Không nên bấm một đầu theo A và đầu kia theo B chỉ vì hai bảng màu đều quen thuộc; cách đó tạo thành dây chéo và chỉ phù hợp với những trường hợp kết nối nhất định.

Trước khi cắt tám lõi, hãy đọc lại chuỗi màu một lần nữa và so sánh với đầu RJ45 đang cầm trên tay. Nhiều lỗi phát sinh không phải do không biết chuẩn mà do xoay đầu mạng sai hướng, khiến người bấm tưởng chân 1 nằm ở phía đối diện. Một thao tác đơn giản là giữ nguyên hướng quan sát trong toàn bộ quá trình sắp màu, đưa dây vào đầu mạng rồi mới chuyển sang bước ép kìm.

Các bước bấm dây mạng RJ45 theo đúng thứ tự

Bước 1 – Đo và cắt cáp: xác định chiều dài thực tế, cộng phần dự phòng hợp lý rồi cắt dây vuông góc. Tiêu chí đạt là đoạn cáp đủ dùng và đầu cắt không bị dập mạnh. Nếu cắt quá ngắn, bạn sẽ khó sửa khi phát hiện lỗi; nếu quá dài, dây dễ cuộn hoặc chịu lực kéo không cần thiết. Với đường dây cố định, nên tính cả phần đi vòng qua góc và vị trí cắm thiết bị.

Bước 2 – Tuốt vỏ ngoài: dùng dao tuốt hoặc phần tuốt của kìm để bóc lớp vỏ ngoài vừa đủ cho thao tác. Không nên rạch sâu vì lưỡi dao có thể làm xước lớp cách điện hoặc cắt vào lõi đồng. Tiêu chí đạt là tám lõi bên trong vẫn nguyên vẹn và phần vỏ còn lại đủ để được giữ dưới ngàm của đầu RJ45. Nếu phát hiện lõi bị tổn thương, hãy cắt bỏ đoạn đó và làm lại.

Bước 3 – Tách và duỗi tám lõi: tháo nhẹ các cặp xoắn, sau đó duỗi từng lõi để dễ sắp xếp. Chọn T568A hoặc T568B rồi đặt tám lõi theo đúng thứ tự từ chân 1 đến chân 8. Không nên kéo quá mạnh làm biến dạng dây. Tiêu chí đạt là các lõi nằm thẳng, không chồng chéo và có thể kiểm tra rõ từng màu trước khi đưa vào đầu RJ45.

Bước 4 – Kiểm tra thứ tự trước khi cắt: đây là điểm nên dừng lại vài giây thay vì thao tác liên tục. Đối chiếu đủ tám vị trí với chuẩn đã chọn, đặc biệt là ba vị trí đầu tiên vì chúng thường bị đảo khi xếp cặp. Nếu một lõi sai màu, hãy tháo và sắp xếp lại ngay. Không nên hy vọng có thể sửa thứ tự sau khi đã đưa dây vào đầu mạng.

Bước 5 – Cắt bằng tám lõi: khi thứ tự đã chính xác, giữ chặt bó dây và cắt sao cho tám đầu lõi có chiều dài đồng đều. Mục tiêu là khi đưa vào RJ45, các lõi có thể đi thẳng đến khu vực cuối đầu cắm. Nếu lõi dài ngắn không đều, một hoặc vài chân có thể không chạm đúng vị trí. Sau khi cắt, tránh làm xáo trộn thứ tự đã sắp xếp.

Bước 6 – Đưa lõi vào đầu RJ45: giữ đầu RJ45 đúng hướng, nhẹ nhàng đưa toàn bộ tám lõi vào các rãnh tương ứng. Quan sát qua phần thân trong suốt của đầu để xác nhận từng lõi đi đúng đường. Tiêu chí đạt là đủ tám lõi xuất hiện ở cuối đầu mạng và lớp vỏ cáp tiến vào vị trí có thể được ngàm giữ. Nếu một lõi dừng sớm hơn các lõi còn lại, hãy rút ra và chỉnh lại trước khi bấm.

Bước 7 – Ép đầu bằng kìm: đặt đầu RJ45 vào đúng khoang của kìm rồi bóp dứt khoát đến hết hành trình theo thiết kế của dụng cụ. Chân kim loại phải được ép xuống các lõi và ngàm phải giữ phần vỏ cáp. Không nên bóp đi bóp lại nhiều lần nếu không cần thiết vì đầu nhựa có thể bị biến dạng. Sau khi tháo khỏi kìm, kiểm tra nhanh chốt khóa, vị trí tám chân và phần vỏ cáp trước khi chuyển sang đầu còn lại.

Bước 8 – Bấm đầu thứ hai: nếu cần dây thẳng, lặp lại quy trình với cùng chuẩn màu đã dùng ở đầu thứ nhất. Trước khi ép, đặt hai đầu cạnh nhau để đối chiếu thứ tự từ chân 1 đến chân 8. Tiêu chí đạt là hai đầu có cùng sơ đồ màu và không có lõi nào bị thiếu, đảo hoặc nằm ngoài rãnh. Sau khi hoàn tất, chưa nên đưa dây vào hệ thống ngay nếu chưa kiểm tra trực quan hoặc dùng thiết bị test.

Cách kiểm tra dây mạng sau khi bấm có đạt hay không

Bấm xong chưa có nghĩa là dây đã sẵn sàng đưa vào hệ thống. Với một sợi vừa hoàn thiện, nên kiểm tra theo hai lớp: quan sát đầu RJ45 và kiểm tra tín hiệu. Cách này giúp phân biệt lỗi do thứ tự màu, lỗi tiếp xúc với lỗi nằm ở thiết bị mạng. Nếu bỏ qua bước kiểm tra, một đầu mạng chỉ hơi lỏng cũng có thể tạo hiện tượng lúc có mạng, lúc mất mạng và khó truy nguyên khi hệ thống đã đi dây cố định.

Đầu tiên, nhìn xuyên qua thân RJ45 để kiểm tra tám lõi. Các lõi phải đi đúng rãnh, thứ tự màu không bị xáo trộn và phần đầu lõi tiến tới khu vực cuối đầu cắm. Phần vỏ ngoài của cáp cũng cần nằm trong vùng được ngàm giữ. Nếu một lõi ngắn hơn rõ rệt hoặc vỏ cáp không được giữ, không nên xem đó là đầu bấm đạt. Cắt bỏ đầu lỗi và thực hiện lại thường nhanh hơn việc cố khắc phục một kết nối không ổn định.

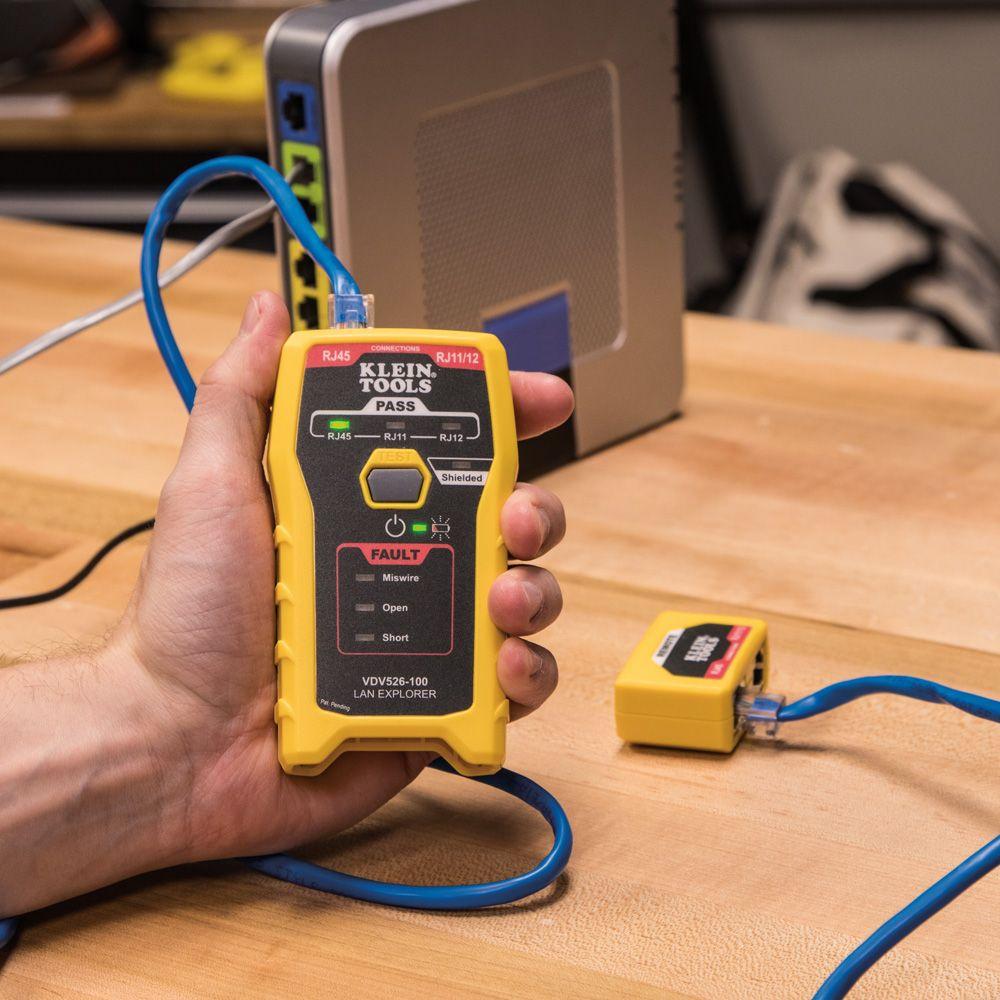

Nếu có cable tester, cắm hai đầu dây vào bộ phát và bộ nhận rồi quan sát chuỗi đèn. Với dây thẳng được bấm đúng sơ đồ, tám đường tín hiệu cần được nhận theo đúng thứ tự tương ứng. Tester có thể giúp phát hiện các tình trạng như đứt một chân, đảo vị trí, chập hoặc đấu sai giữa hai đầu. Đây là lý do một bộ test giá trị nhỏ vẫn hữu ích khi phải làm nhiều sợi, vì kiểm tra từng dây trước khi lắp vào hệ thống sẽ giảm thời gian tìm lỗi về sau.

Tiếp theo, cắm dây vào hai thiết bị thực tế, chẳng hạn máy tính với switch hoặc router. Kiểm tra đèn trạng thái tại cổng mạng và trạng thái kết nối trên thiết bị đầu cuối. Nếu kết nối xuất hiện ổn định, có thể tiếp tục kiểm tra khả năng truyền dữ liệu. Nếu không có link, hãy đổi sang một dây đã biết hoạt động tốt hoặc chuyển sang cổng khác. Nếu thiết bị vẫn kết nối bình thường với dây thay thế, nghi vấn tập trung vào sợi vừa bấm thay vì router hay switch.

Một trường hợp đáng chú ý là máy vẫn báo có mạng nhưng kết nối chập chờn khi chạm hoặc di chuyển đầu dây. Khi đó, cần kiểm tra lại chân tiếp xúc và phần ngàm giữ vỏ. Đầu RJ45 có thể đã được ép nhưng một hoặc vài chân chưa xuyên đúng vào lõi. Với dây đi âm tường hoặc chạy trên trần, lỗi nhỏ này càng khó xử lý sau khi hoàn thiện, vì vậy kiểm tra trước khi cố định tuyến dây luôn có lợi hơn.

Dây mạng không vào mạng: 8 lỗi bấm dây thường gặp và cách sửa

1. Sai thứ tự màu: đây là lỗi cần kiểm tra trước tiên khi hai đầu đã bấm nhưng thiết bị không nhận kết nối. Đặt đầu RJ45 đúng hướng và đối chiếu từng chân từ 1 đến 8 với chuẩn đã chọn. Không nên chỉ nhìn theo từng cặp màu vì một lõi bị đổi vị trí vẫn có thể khiến hình thức bó dây trông khá ngay ngắn. Nếu thứ tự sai, cắt đầu và sắp lại từ đầu sẽ an toàn hơn việc cố luồn lại từng lõi.

2. Một lõi không chạm chân kim loại: hiện tượng thường xuất hiện khi tám lõi chưa được đẩy đủ sâu vào đầu RJ45 hoặc chiều dài các lõi sau khi cắt không đồng đều. Nhìn từ mặt trước đầu cắm, kiểm tra xem các lõi có tiến đến cùng một khu vực hay không. Nếu có một lõi dừng sớm, hãy cắt bỏ đầu đó và bấm lại. Không nên dùng lực kéo dây để ép đầu mạng vào vị trí vì có thể làm thay đổi thứ tự đã sắp xếp.

3. Vỏ cáp không được ngàm giữ: nếu chỉ tám lõi nằm trong RJ45 nhưng lớp vỏ ngoài nằm quá xa phần khóa, đầu cáp dễ chịu lực trực tiếp lên các lõi khi dây bị kéo. Hãy kiểm tra kích thước đầu RJ45 có tương thích với cáp hay không và đưa phần vỏ vào đúng vùng ngàm trước khi bấm. Một đầu mạng chắc phải giữ được cả phần dẫn điện bên trong lẫn phần vỏ cáp, thay vì chỉ giữ tám lõi.

4. Làm đứt lõi khi tuốt vỏ: nếu dao tuốt ăn quá sâu, lớp cách điện hoặc lõi đồng có thể bị tổn thương. Dây vẫn có thể nhìn bình thường nhưng tín hiệu không ổn định khi đưa vào sử dụng. Khi nghi ngờ đã cắt vào lõi, đừng cố tận dụng đoạn đó. Cắt bỏ phần hỏng, tuốt lại bằng lực nhẹ và kiểm tra từng lõi trước khi xếp màu. Thao tác chậm ở công đoạn này thường tiết kiệm thời gian sửa lỗi về sau.

5. Kìm bấm hoặc đầu RJ45 không phù hợp: nếu kìm không ép đủ hành trình, các chân kim loại có thể không được cố định đúng. Đầu RJ45 cũng có nhiều loại phục vụ cấu tạo cáp khác nhau. Khi phải bóp nhiều lần mới khóa được đầu hoặc thân đầu bị biến dạng, nên dừng lại kiểm tra dụng cụ thay vì tiếp tục ép. Một bộ kìm xuống cấp có thể khiến nhiều đầu liên tiếp mắc cùng một lỗi, làm người dùng tưởng vấn đề nằm ở kỹ thuật xếp màu.

6. Đầu RJ45 không tương thích với cáp: cáp có đường kính lõi, đường kính tổng thể hoặc cấu tạo khác nhau có thể yêu cầu loại đầu phù hợp. Nếu đầu mạng quá rộng, phần ngàm giữ không ôm chắc vỏ; nếu không phù hợp với lõi, chân tiếp xúc cũng khó ép đúng. Khi một loại đầu gây lỗi lặp lại trên nhiều sợi cùng loại cáp, nên kiểm tra lại vật tư thay vì bấm thêm nhiều lần. Đây là điểm có ảnh hưởng trực tiếp đến độ ổn định trong quá trình vận hành lâu dài.

7. Hai đầu dùng sai chuẩn so với mục đích: nếu muốn tạo dây thẳng nhưng một đầu theo T568A còn đầu kia theo T568B, sơ đồ đã trở thành dây chéo. Với thiết bị hiện đại, nhiều trường hợp vẫn có thể kết nối nhờ khả năng tự nhận dạng, nhưng không nên dựa vào đó để bỏ qua việc thống nhất chuẩn. Khi hệ thống đang vận hành theo một quy ước, hãy giữ cùng quy ước cho dây mới để việc kiểm tra và thay thế sau này dễ hơn.

Xét về Hướng dẫn bấm dây mạng , 8. Dây bị gập mạnh, kéo căng hoặc chất lượng cáp không phù hợp: nếu tester cho kết quả tốt ngay sau khi bấm nhưng kết nối lỗi khi lắp vào tuyến thực tế, hãy kiểm tra cách đi dây. Không nên bẻ gập sát đầu RJ45, kéo cáp bằng lực lớn hoặc để dây chịu sức nặng của bó cáp. Với một tuyến dài, chất lượng và cấu tạo cáp cũng ảnh hưởng đến khả năng duy trì tín hiệu.

Nếu đã loại trừ lỗi đầu bấm mà vấn đề vẫn còn, cần kiểm tra cả tuyến thay vì chỉ bấm lại hai đầu.

Một quy tắc xử lý thực tế là chia lỗi thành ba nhóm: sai sơ đồ, lỗi tiếp xúc và lỗi tuyến cáp. Nếu sai sơ đồ, chỉnh lại thứ tự; nếu lỗi tiếp xúc, kiểm tra độ sâu của lõi, chân kim loại và ngàm giữ; nếu cả hai đều đạt nhưng kết nối vẫn lỗi, kiểm tra cáp, đầu nối trung gian và cổng thiết bị. Khi tester liên tục báo lỗi sau nhiều lần bấm lại, nên thay đầu RJ45 mới và thử một đoạn cáp đã biết tốt để khoanh vùng thay vì tiếp tục sửa cùng một điểm.

Khi nào nên dùng dây thẳng, dây chéo và chọn T568A hay T568B?

Dây thẳng là dây có cùng sơ đồ đấu ở hai đầu, chẳng hạn T568B ở cả hai đầu. Dây chéo dùng hai chuẩn khác nhau giữa hai đầu, thường là T568A ở một đầu và T568B ở đầu còn lại. Điểm cần nhớ là tên dây được xác định bởi mối quan hệ giữa hai đầu chứ không phải bởi việc bạn đã chọn riêng T568A hay T568B. Vì vậy, một đầu T568B chưa thể tự nó được gọi là dây thẳng.

Trong các kết nối phổ biến giữa máy tính, máy in mạng hoặc thiết bị đầu cuối với switch hay router, dây thẳng thường là phương án dễ quản lý. Nếu hệ thống hiện hữu đang sử dụng T568B, việc tiếp tục dùng T568B cho dây mới tạo ra một quy ước thống nhất. Khi nhân viên kỹ thuật cần thay một sợi hoặc truy tìm lỗi, chỉ cần đối chiếu một bảng màu thay vì phải nhớ nhiều sơ đồ khác nhau.

Dây chéo từng có vai trò rõ ràng hơn khi kết nối một số nhóm thiết bị cùng loại, nhưng thiết bị mạng hiện đại thường có khả năng tự nhận dạng cặp truyền và nhận. Điều đó làm giảm đáng kể nhu cầu phải tự tạo dây chéo cho các kết nối thông thường. Tuy nhiên, không nên suy luận rằng mọi thiết bị đều xử lý giống nhau. Nếu thiết bị hoặc yêu cầu triển khai quy định cụ thể về sơ đồ dây, hãy tuân theo tài liệu kỹ thuật của hệ thống.

Trong thực tế bảo trì, tính nhất quán đáng giá hơn việc đổi chuẩn chỉ vì muốn thử một cách đấu khác. Ví dụ, một văn phòng có nhiều ổ cắm mạng và patch cord đang theo T568B thì sợi dây bổ sung cũng nên theo T568B ở cả hai đầu nếu mục tiêu là dây thẳng. Cách này tạo ra một quy ước dễ đào tạo, dễ dán nhãn và dễ kiểm tra khi số lượng đường mạng tăng lên.

Checklist bấm dây mạng chuẩn và cách nâng cấp hệ thống khi cần

Trước khi đưa một sợi cáp vào sử dụng lâu dài, hãy kiểm tra theo một checklist cố định: đủ tám lõi, đúng vị trí 1 đến 8, hai đầu đúng sơ đồ dự kiến, lõi đi sâu vào đầu RJ45, vỏ cáp được ngàm giữ, đầu không nứt hoặc biến dạng và kết quả tester đạt. Sau đó mới cắm vào thiết bị mạng để xác nhận trạng thái liên kết. Với dây số lượng ít, checklist này có thể ghi ngay trên giấy hoặc điện thoại để tránh bỏ sót một bước. Bạn có thể xem thêm Hướng Dẫn Xem Camera Hikvision Qua điện Thoại để có thêm thông tin phù hợp.

Với nhiều đường dây, nên đánh dấu hai đầu cùng một mã thay vì chỉ nhìn màu cáp. Ví dụ, dây nối ổ cắm tại bàn làm việc với tủ mạng có thể mang cùng mã ở hai đầu. Khi cần thay đầu RJ45, người thực hiện xác định được đúng tuyến trước khi tháo. Đây là khác biệt giữa một sợi dây chỉ hoạt động tại thời điểm nghiệm thu và một hệ thống có thể bảo trì thuận tiện sau nhiều tháng sử dụng.

Tự bấm phù hợp khi bạn cần một vài đoạn dây có chiều dài riêng, đã có kìm và đầu RJ45 tương thích, đồng thời có thể kiểm tra kết quả sau khi làm. Khi số lượng dây tăng, tuyến đi dài, yêu cầu đồng nhất cao hoặc cần triển khai thêm nhiều thiết bị, việc chọn vật tư và phương án mạng nên được tính theo toàn bộ hệ thống. Bấm từng đầu riêng lẻ mà không xét đến cách đánh nhãn, cổng kết nối và khả năng mở rộng có thể làm chi phí bảo trì tăng về sau.

Nếu đang chuẩn bị một hệ thống mới, hãy áp dụng cùng một khung quyết định: xác định thiết bị cần kết nối, chọn loại cáp và đầu RJ45 tương thích, thống nhất chuẩn đấu dây, kiểm tra từng sợi rồi mới cố định tuyến. Khi cần bổ sung thiết bị hoặc vật tư mạng, bạn có thể áp dụng chính checklist này để chọn giải pháp phù hợp với số lượng đường dây, môi trường lắp đặt và cách vận hành thực tế, thay vì chỉ chọn theo giá của từng món riêng lẻ.

Hướng dẫn bấm dây mạng hiệu quả không dừng ở việc nhớ bảng màu. Một sợi dây đáng tin cậy cần được chuẩn bị đúng vật tư, chọn một chuẩn đấu rõ ràng, sắp đủ tám lõi, bấm chắc đầu RJ45 và kiểm tra trước khi đưa vào vận hành. Nếu nhìn theo vòng đời sử dụng, cách làm nhất quán ngay từ đầu còn giúp việc đánh dấu, thay thế và mở rộng hệ thống đơn giản hơn.

Với một đoạn dây ngắn tại nhà, bạn có thể tự thực hiện theo từng bước và dùng tester để xác nhận. Với hệ thống có nhiều tuyến, hãy áp dụng cùng khung kiểm tra cho từng sợi và lựa chọn vật tư theo cấu hình thực tế. Thay vì chỉ hỏi “bấm thế nào cho có mạng”, hãy đặt thêm câu hỏi “sợi dây này sẽ được quản lý, sửa chữa và mở rộng ra sao” để phương án hiện tại không trở thành điểm khó xử lý về sau.
